Kas yra plūduriuojanti veržlė? Jo konstrukcijos supratimas
Plaukiojančios veržlės mazgas yra iš anksto surinkto tvirtinimo elemento tipas, kuriame varžtas ir slėgio plokštė yra integruoti pristatymo metu. Pavyzdžiui, plačiai naudojama šešiakampė flanšo galvutė su Phillips lizdo variantu, jos struktūrą sudaro trys dalys:
| Komponentas | Dizaino funkcija | Funkcija |
|---|---|---|
| Sraigto galvutė | Šešiakampė flanšo galvutė su Phillips anga | Suderinamas su rankiniais atsuktuvais ir automatine atsukimo įranga; flanšo paviršius padidina guolio plotą |
| Kvadratinė slėgio plokštė | Patogus dizainas (užfiksuotas ant varžto koto ir nenuimamas), abiejose pusėse sulenktais kraštais žemyn | Taiko vienodą laidininko suspaudimą prie laidžios juostos; žemyn sulenkti kraštai sulaiko laidininkus nuo ištraukimo |
| Varžto kotas | Visos formos mašinos sriegis (įprasti dydžiai M3-M6) | Suteikia užspaudimo eigą, kad tilptų skirtingų skerspjūvių laidininkai |
Kodėl verta naudoti kvadratinę slėgio plokštę, o ne apvalią poveržlę? Kvadratinė plokštelė leidžiasi žemyn sinchroniškai priveržiant varžtus, užtikrinant didesnį kontaktinį plotą ir tolygesnį jėgos pasiskirstymą. Jo lenkti į apačią kraštai sujungia suvytusius laidininkus gniuždymo metu ir neleidžia varinės vielos sruogoms plisti veikiant vibracijai. Tokio veikimo negalima pasiekti naudojant standartines apvalias plokščias poveržles.
Techninis narvelio veržlės surinkimo principas: kodėl kvadratinės slėgio plokštės pranašesnės už standartinį varžtą ir plokščią poveržlę
Dažna pirkimo metu nurodyta alternatyva yra atskiras standartinio kryžminio varžto ir plokščios poveržlės derinys. Yra didelių terminalo programų veikimo skirtumų, kaip parodyta toliau:
| Palyginimo elementas | Plaukiojanti narvelio veržlė (SEMS) | Standartinis varžtas + plokščia poveržlė |
|---|---|---|
| Laidininkas Anti-Pull-out | ✅ Išlenkti plokščių kraštai sujungia laidininkus; sruogos plitimas nevyksta veikiant vibracijai | ❌ Priveržimo metu laidininkai gali pasislinkti į šonus arba išslysti |
| Kontaktinė sritis | ✅ Didelio ploto vienodas suspaudimas iš kvadratinės plokštės | ⚠️ Lokalizuotas suspaudimas su ribotu kontaktiniu plotu iš plokščios poveržlės |
| Surinkimo efektyvumas | ✅ Iš anksto integruotas blokas; vienas įterpimas automatinėms surinkimo linijoms | ❌ Reikalingas atskiras poveržlės įrengimas; trūkumo arba apverstos montavimo rizika |
| Atsparumas vibracijai | ✅ Integruotas flanšo plokštės fiksavimas palaiko stabilų kontaktinį slėgį | ❌ Standartiniai varžtai linkę atsitraukti nuo vibracijos, padidindami kontaktinį pasipriešinimą |
| Trūkstamos dalies rizika | ✅ Surinkimo metu negalima praleisti nelaisvos slėgio plokštės | ❌ Gamybos linijos negali 100 % aptikti trūkstamų poveržlių |
Pagrindinis fizinis principas:Gnybtų laidų patikimumas priklauso nuo nuolatinio, stabilaus kontaktinio slėgio. Nepakankamas kontaktinis slėgis padidina kontaktinį pasipriešinimą, o tai lemia per didelį temperatūros kilimą, kontakto oksidaciją ir galimą terminį perdegimą. Kvadratinė slėgio plokštė taškinį kontaktą paverčia paviršiaus tipo kontaktu ir užtikrina geresnį slėgio pasiskirstymą esant nustatytam priveržimo momentui. Todėl šis komponentas plačiai naudojamas temperatūrai jautrioje įrangoje, įskaitant energijos skaitiklius, grandinės pertraukiklius ir fotovoltinius keitiklius.
Pasitarkite su mūsų elektros inžinieriais šiandien
Pagrindiniai narvelio veržlių derinio standartai ir priėmimo kriterijai: bandymais pagrįstos specifikacijos
„Floating Nut Combo“ atitinka tvirtinimo detalių specifikacijas ir elektros jungčių standartus. Vadovaukitės šia standartine pirkimo ir gaunamų patikrinimų sistema:
| Tema | Aktualumas komponentui |
|---|---|
| SEMS kombinuotų varžtų standartas | Bendrieji matmenų ir eksploatacinių savybių reikalavimai, taikomi nenaudojamų poveržlių kombinuotoms tvirtinimo detalėms |
| Sraigtai su skersine įgilinta galvute / ovalūs | Varžtų galvučių ir pavaros griovelių geometrinė ir tolerancijos bazinė linija |
| Vario ir aliuminio laidų gnybtų jungčių standartai | Sukimo momento reikalavimai ir plūduriuojančių veržlių sąrankų temperatūros kilimo bandymo pradinė linija (privaloma norint patekti į Šiaurės Amerikos rinką) |
| Standartinis gnybtų blokas | Gnybtų jungčių suspaudimo efektyvumo ir temperatūros kilimo bandymo reikalavimai |
| Anglies plieno tvirtinimo detalių mechaninės savybės | Nuoroda į varžtų stiprumo klases (įprastai 4,8 / 8,8) |
| Galvanizuotos cinko dangos specifikacijos | Dangos storio, pasyvavimo ir druskos purškimo veiksmingumo reikalavimai |
| Neutralaus druskos purškimo bandymas | Atsparumo korozijai vertinimo metodas (48 h / 72 h / 96 h ciklai) |

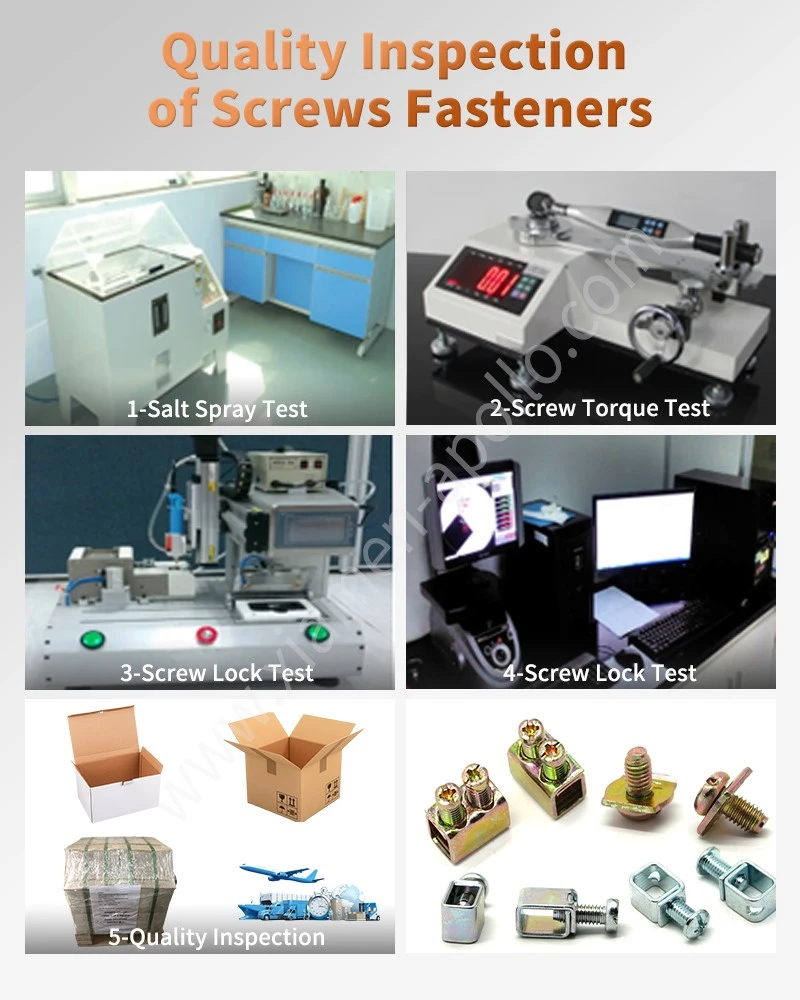

Pagrindiniai priėmimo bandymo elementai (rekomenduojama įtraukti į pirkimo specifikacijas):
- Druskos purškimo bandymas:Minimalus 48 valandų ekspozicija be baltųjų rūdžių įprastiniam mėlynai baltajam cinkui; 72–96 val. reikalingos karinėms ir naujos energijos reikmėms.
- Dangos storis:Mažiausias 5–8 μm, patikrintas imant mėginius naudojant dangos storio matuoklį.
- RoHS / REACH atitiktis:Leidžiamas tik trivalenčio chromo (Cr³⁺) pasyvavimas. Šešiavalenčio chromo (Cr⁶⁺) dalys negali būti tiekiamos ES rinkoms.

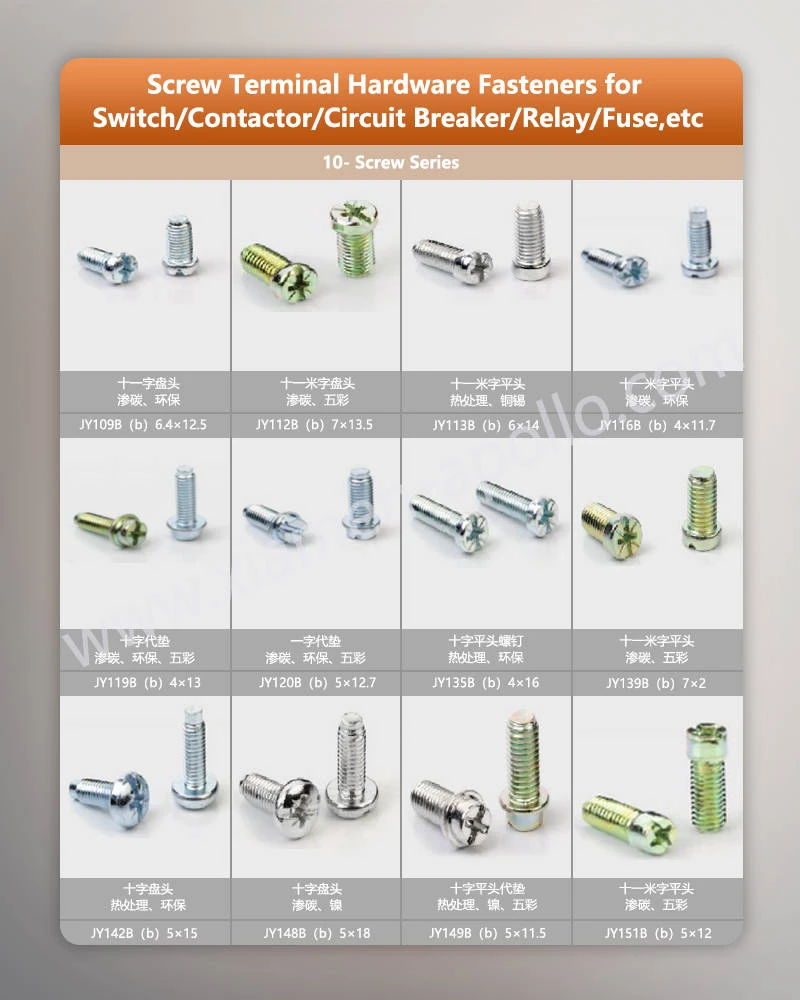

Dydžių ir paviršiaus apdailos nuorodų lentelė, skirta U-veržlės slankiojo mazgo komponentų pasirinkimui
| Metrinis dydis | Tipiškas sriegio ilgis | Taikymas | Pamatinis sukimo momento diapazonas |
|---|---|---|---|
| M3×6 | 6 mm | Mažos relės, PCB gnybtai | 0.4‑0.6 N·m |
| M4×8 | 8 mm | Grandinės pertraukikliai, kontaktorių gnybtai | 0.8‑1.2 N·m |
| M5×10 | 10 mm | Skirstomieji įrenginiai, energijos skaitiklio gnybtų blokai | 1.5‑2.0 N·m |
| M6×12 | 12 mm | Didelės srovės šynų gnybtai | 2.5‑3.5 N·m |
Aukščiau pateiktos sukimo momento vertės naudojamos kaip tipiniai atskaitos diapazonai. Galutinės vertės turi atitikti bandymu patvirtintas gaminio specifikacijas, suderintas su UL 486A ir IEC 60947-7-1.
| Paviršiaus apdaila | Vizualinė išvaizda | Druskos purškimo našumas | Taikymo rekomendacija |
|---|---|---|---|
| Mėlynai baltas cinkas (trivalentinis pasyvavimas) | Šviesus sidabras su melsvu vaiskiavimu | 48‑72 h | Bendrosios paskirties elektros įranga, ekonomiškas pasirinkimas |
| Spalva cinko | Aukso spalvos / vaivorykštis paviršius | 72‑96 h | Lauko spintos ir didelės drėgmės aplinka |
| Nikeliavimas | Ryškiai sidabriškai baltas | 96h ir daugiau | Taikymas, kuriam reikalingas geras laidumas ir atsparumas dilimui |
| Nerūdijantis plienas (304 / 316) | Metalinis sidabras, be papildomo dengimo | N/A | Lauko, pakrantės ir medicinos įranga, skirta didesniam atsparumui korozijai |
Keturios paplitusios klaidingos viešųjų pirkimų idėjos su techniniais paaiškinimais apie narvelio veržlę su plūde
1 klaidingas supratimas: standartinis varžtas ir plokščia poveržlė gali pakeisti klipą ant plūduriuojančios veržlės.
Standartinėms plokščioms poveržlėms trūksta specialių slėgio plokščių sulenktos sujungimo geometrijos. Priveržimo metu laidai gali pasislinkti į šonus, o suvytusios sruogos linkusios plisti. Dėl atskirų poveržlių ir varžtų derinių taip pat kyla nesumažėjusi rizika, kad gamybos linijose trūks poveržlės. Tokios alternatyvos neatitinka UL 486A vibracijos ir temperatūros kilimo bandymų. Lauko remonto išlaidos viršija bet kokias sutaupytas medžiagas.
2 klaidinga nuomonė: storesnės slėgio plokštės užtikrina geresnį veikimą.
Per didelis plokštės storis sumažina galimą varžto užveržimo eigą. Smulkaus gabarito laidai gali būti nepakankamai suspausti ant mažo dydžio gnybtų. Plokštės storis ir lenkimo spindulys turi atitikti gnybtų laidžios juostos geometriją pagal brėžinio reikalavimus; didesnis storis nereiškia geresnio veikimo.
3 klaidinga nuomonė: visas cinkavimas veikia vienodai; pirkimas priklauso tik nuo kainos.
Cinko dangos efektyvumas priklauso nuo pasyvavimo chemijos ir dangos storio. Šešiavalenčio chromo pasyvavimas kelia grėsmę, kad ES eksportas atitiktų RoHS reikalavimus. Dėl žemos kokybės trivalenčio chromo pasyvavimo gali atsirasti baltųjų rūdžių tik po 24 valandų poveikio druskos purškimu. Priimamų siuntų druskos purškimo bandymo ataskaitų reikalaujama; Vien vizualinė išvaizda negali patvirtinti dangos kokybės.
4 klaidinga nuomonė: aukštesni stiprumo laipsniai visada užtikrina geresnį našumą.
Narvelio veržlė su plūdėmis veikia kaip suspaudimo komponentai, o ne kaip pagrindinės laikančiosios konstrukcijos. 8.8 klasės didelio stiprumo plienas turi padidintą kietumą, todėl gali subraižyti gnybtų dangą ir padidinti trapumo riziką. 4.8 klasės anglinis plienas yra pagrindinis pasirinkimas elektros terminalams. Aukštesnių stiprumo klasių nurodymas be pagrindo gali sukelti nepageidaujamą riziką.
Dažnai užduodami klausimai apie spyruoklinę{0}}plieninę plūduriuojančią veržlę
1 klausimas: ką reiškia SEMS?
SEMS yra pramonės terminija, skirta varžtais ir poveržlėmis iš anksto sumontuotoms tvirtinimo detalėms. Jame aprašomi įrenginiai, kuriuose poveržlės arba slėgio plokštės yra įstrigo ir jų negalima nuimti nuo varžto koto.
2 klausimas: ar galima sukeisti plūduriuojančias veržles ir paprastus varžtus?
Tiesioginiai mainai neleidžiami. Plūdinio{1}}veržlinio narvelio bloko tvirta kvadratinė slėgio plokštė užtikrina tolygų suspaudimą ir laidininko sulaikymą. Pakeitus įprastais varžtais sumažėja jungties patikimumas ir nesilaikoma temperatūros kilimo ir vibracijos reikalavimų, nustatytų UL 486A ir IEC 60947-7-1.
3 klausimas: kaip patikrinti slėgio plokštės kokybę?
Taikomi trys vertinimo taškai: (1) plokštė lieka nelaisva ir negali nuslysti nuo varžto koto; (2) žemyn sulenkti kraštai yra simetriški ir be įbrėžimų; (3) jungiamasis paviršius tarp plokštės ir varžto galvutės yra plokščias. Vykdykite 100% vizualinį patikrinimą ir periodinį sukimo momento mėginių ėmimą įeinančio valdymo metu.
4 klausimas: kaip pasirinkti iš mėlynai balto cinko ir spalvoto cinko apdailos?
Patalpų įrangai rinkitės mėlynai baltą cinką (48–72 h druskos purškimas), kad padidintumėte sąnaudas. Nurodykite spalvą -cink (72–96 h druskos purškimas) lauko spintelėms ir didelės drėgmės aplinkoje. Užtikrinkite trivalenčio chromo pasyvavimą siuntoms į ES.
5 klausimas: kodėl sukimo momento valdymas yra svarbus plūduriuojančiam veržlės laikikliui?
Nepakankamas sukimo momentas lemia mažą kontaktinį slėgį, didesnį kontakto varžą ir gnybtų perkaitimą. Per didelis sukimo momentas deformuoja slėgio plokštes, pažeidžia laidininkus arba lūžta varžtas. Taikykite sukimo momento kalibruotus atsuktuvus specifikacijose apibrėžtuose sukimo momento diapazonuose ir reguliariai kalibruokite įrankį.
6 klausimas. Kokie aspektai taikomi nerūdijančio plieno narveliui-tipo plūduriuojanti veržlė?
304 klasė tinka bendroms lauko ir pakrantės sąlygoms. 316 klasė taikoma aplinkai, kurioje yra daug chlorido. Nerūdijančio plieno ant nerūdijančio plieno sriegiai linkę įtrūkti; Galimi variantai su apsauga nuo užspaudimo. Nerūdijančio plieno vieneto kaina yra 3–5 kartus didesnė nei cinkuoto anglinio plieno versijų; pasirinkti pagal taikymo sąlygas.
