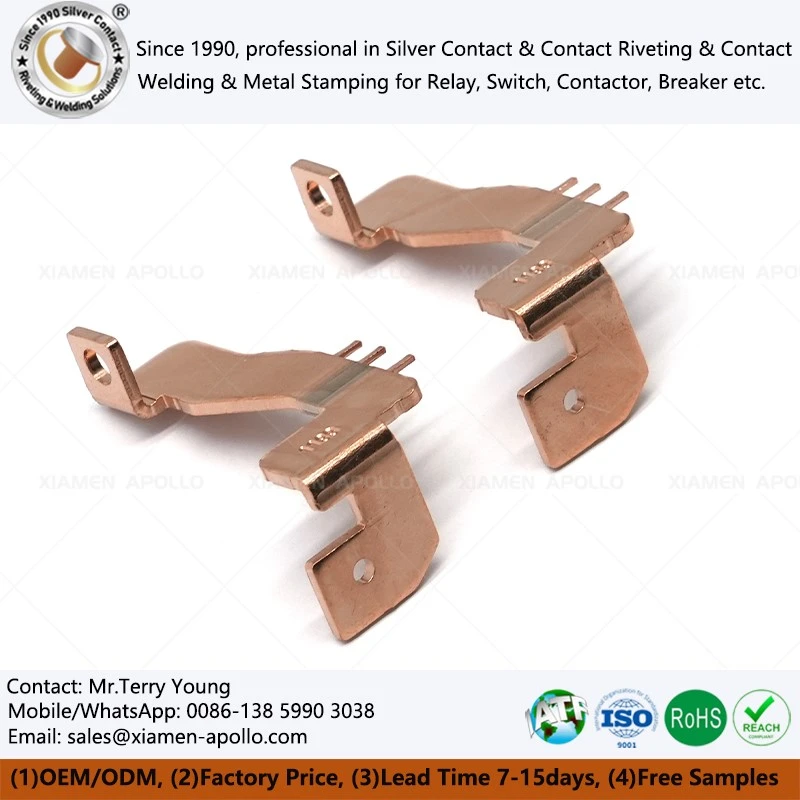

Mangano vario varžos šuntas yra mažos-vertės varžinis elementas, naudojamas srovei matuoti, paverčiant apkrovos srovę į mažą diferencinę įtampą pagal Ohmo dėsnį (V=IR). Variniai mangano -lydiniai naudojami ten, kur reikalingas mažas atsparumas, kontroliuojamas atsparumo temperatūros koeficientas (TCR), žemas šiluminis EMF ir pasikartojančios elektrinės charakteristikos. Komercinės šunto konstrukcijos gali pasiekti atsparumo vertes nuo mikro-omų iki miliohmų, tačiau tikroji varža, tolerancija, TCR, galios įvertinimas ir šiluminės ribos turi būti nurodytos individualiai, o ne tik lydinio pavadinimuose.
Relių mazguose, įskaitant fiksavimo relių sistemas, EBW mangano vario relės šuntas turėtų būti traktuojamas kaip srovės{0}}jutimo komponentas, susietas su elektros valdymo arba matavimo grandine, o ne kaip universalus vidinis kiekvienos fiksavimo relės komponentas. Jo vertė nustatoma pagal reikiamą jutimo įtampą, srovės diapazoną, šiluminį kilimą, mechaninį gaubtą, prijungimo būdą ir matavimo architektūrą.
Pagrindiniai mangano vario šuntų inžineriniai pranašumai
Mangano vario (manganino) metalurginės savybės tiesiogiai papildo fiksavimo relių elektromagnetines ir mechanines charakteristikas, pašalindamos kritines inžinerines kliūtis, susijusias su terminiu dreifu ir signalo iškraipymu.
- Itin žemos temperatūros pasipriešinimo koeficientas (TCR):Manganino lydiniai pasižymi minimaliais atsparumo svyravimais esant ekstremaliems šiluminiams gradientams (nuo –40 laipsnių iki +125 laipsnio), todėl užtikrinamas stabilus mikroomų išėjimas, išlaikantis dešimtosios milijono dalies mėginių ėmimo tikslumą aukščiausios klasės galios matavimui.
- Mažas parazitinis energijos praradimas:Sukurti taip, kad būtų galima integruoti su fiksavimo relėmis, -kurioms reikia maitinimo tik perjungimo būsenose-, šie elektroninio pluošto suvirinimo manganino šuntai sukuria nereikšmingą statinį šilumos išsklaidymą ir išsaugo energijos vartojimo efektyvumo rodiklius, būdingus budėjimo režimui.
- Kompaktiška metalurginė integracija:Kietojo kūno štampavimas ir difuzinis sujungimas leidžia šiems šuntams išlaikyti minimalų fizinį pėdsaką, tilpdami tiesiai į vidinius relės korpusus, nepadidindami bendro PCB apvalkalo arba nereikalaujant papildomo šilumnešio.
- Elektromagnetinių trukdžių (EMI) mažinimas:Optimizuotos geometrijos leidžia tvirtai atmesti pasklidusius galios dažnio magnetinius laukus, užkertant kelią skersiniam pokalbiui kompaktiškose relės ritėse ir užtikrinamas be triukšmo analoginio į skaitmeninį konvertavimą.
- Didelio viršįtampio srovės tolerancija:Galintys atlaikyti didelius trumpojo jungimo šiluminius impulsus ir mechaninius smūgius, šie manganino šunto rezistoriai, skirti elektros skaitikliui, atlaiko trumpalaikes perkrovas be nuolatinės konstrukcijos deformacijos ar atsparumo sumažėjimo.
Mangano vario atsparumo šuntas ir įprastinis vario srovės kelias
| Parametras | Mangano vario šuntas | Įprastas varinis laidininkas |
|---|---|---|
| Pirminis tikslas | Kontroliuojamas srovės matavimas | Galios laidumas |
| Atsparumas | Tyčia apibrėžta ir žema | Numatyta iki minimumo sumažinti |
| TCR reikalavimas | Paprastai griežtai kontroliuojamas jutimui | Paprastai antrinis |
| Įtampos signalas | Sukurtas išmatuojamam kritimui generuoti | Paprastai nepageidautina |
| Srovės matavimas | Tiesioginis šunto matavimas | Reikia kito jutimo metodo |
| Šiluminis dizainas | (I^2R) turi būti įvertinta | Paprastai orientuojamasi į laidininko praradimą |
| Jutimo taško valdymas | Svarbus tiksliam dizainui | Paprastai netaikoma |
| Medžiagos pasirinkimas | Atsparus lydinys | Dažniausiai naudojamas didelio laidumo varis |
| Tipiškas dizaino dėmesys | Tikslumas + terminis stabilumas | Maži nuostoliai + srovės pajėgumas |
Šios dvi medžiagos neturėtų būti vertinamos tik pagal elektros laidumą. Šuntas yra sąmoningai suprojektuotas taip, kad turėtų žinomą varžą, o varinis laidininkas paprastai skirtas sumažinti varžą.
Pasitarkite su mūsų elektros inžinieriais šiandien
E{0}}sijos suvirinimo šunto pirminės taikymo ekosistemos ir sistemų integravimas
Kadangi elektroninio pluošto suvirinimo šunto rezistorių šuntai veikia kaip vidiniai komponentai, jų patikimumas lemia pagrindinės relės funkcines ribas reikliose vertikaliose rinkose.
| Taikymo sektorius | Pagrindinio įrenginio integravimas | Išspręstas pirminis inžinerijos iššūkis |
|---|---|---|
| Smart Grid ir AMI matuokliai | Išmanieji energijos skaitikliai, atjungimo relės | Ilgalaikis kalibravimo poslinkis ir apskaitos lygio matavimo tikslumas esant nuolatinei apkrovai. |
| Naujos energijos sistemos | EV įkrovimo poliai, saulės inverteriai | Didelės nuolatinės srovės viršįtampio srovės, šiluminės perkrovos apsauga ir greitas pereinamasis atsakas. |
| Pramoninė automatika | Programuojami loginiai valdikliai, variklių paleidikliai | Aukšto dažnio perjungimo triukšmo atsparumas ir stabilus grįžtamasis ryšys atšiaurioje aplinkoje. |
| Aviacija ir gynyba | Avionikos energijos paskirstymo įrenginiai | Griežti svorio apribojimai, mažas energijos išsklaidymas ir didelis atsparumas vibracijai. |
| Medicinos įranga | Aukštos įtampos MRT maitinimo šaltiniai | Nuliniai elektromagnetiniai trukdžiai ir absoliutus duomenų patikimumas pacientų saugai. |
Pramoninė automatika ir išmanieji tinklai
Automatizuotose gamybos linijose ir išmaniuosiuose paskirstymo tinkluose mangano vario šuntai realiuoju laiku{0}}teikia analoginį grįžtamąjį ryšį fiksuojančioms relėms. Užfiksuodama momentinius srovės skirtumus, sistema atlieka greitą grandinės izoliaciją gedimo sąlygomis, apsaugodama tolesnę kapitalinę įrangą nuo katastrofiškų perkrovų.
Atsinaujinančios energijos ir elektromobilių įkrovimo infrastruktūra
Didelės-galios nuolatinės srovės įkrovimo poliai ir fotovoltinės kombainų dėžės vidinius komponentus veikia dideliu šiluminiu ir elektriniu įtempimu. Manganino šuntas, skirtas vienfazei, užtikrina reikiamą tiesiškumą ir didelę{2}}srovę, kad būtų galima stebėti kelių-šimto-amperų įkrovimo srautus, neprisotindamas matavimo grandinės.
Dažnai užduodami klausimai apie elektroninio pluošto suvirinimo šunto rezistorių
Kokią varžos vertę reikėtų pasirinkti elektroninio pluošto suvirinimo šunto rezistoriui?
Pasirinkite varžą iš reikiamos jutiklinės įtampos ir didžiausios srovės naudodami (R=V/I), tada patikrinkite (I^2R) galios praradimą, temperatūros kilimą, TCR ir stiprintuvo įvesties diapazoną. Atsparumo vertė turėtų būti nustatyta pagal visą elektrinį ir šiluminį projektą.
Kaip nustatomas energijos skaitiklio šunto vario storis?
Storis nustatomas pagal atsparumą, lydinio savitumą, srovės tankį, šilumines charakteristikas, mechaninius matmenis ir gamybos apribojimus. Nesirinkite jo pagal vien srovę, nes geometrija tiesiogiai veikia varžą ir šilumos išsklaidymą.
Ar Kinijos gamykla gali pateikti pasirinktinius elektros skaitiklių šuntavimo rezistorius relėms ir elektromobiliams?
Taip. Kvalifikuota gamykla gali sukurti štampuotas, formuotas, apdirbtas ar suvirintas šunto konstrukcijas pagal varžą, srovę, toleranciją, matmenis, gnybtų konfigūraciją ir bandymo reikalavimus. OEM brėžiniai ir elektrinės specifikacijos turėtų būti pateikti prieš pateikiant pasiūlymą ir patvirtinant pavyzdį.
susisiekite su mumis
Jei jūsų dabartiniam{0}}jutimo dizainui reikalingas aMangano vario atsparumo šuntassu kontroliuojamu pasipriešinimu, mažu TCR, apibrėžta gnybtų geometrija, precizišku metalo apdirbimu ir gamybos atsekamumu, siųskite brėžinį, varžos vertę, nuolatinę / didžiausią srovę, darbo temperatūrą ir metinį apimtį inžinerinei peržiūrai. Tada galime įvertinti pavyzdžius pagal reikalingas elektrines ir mechanines specifikacijas.
