Vario štampuotų dalių komponentai: patikimų elektrinių pagrindinių komponentų štampavimo ir dengimo technologija

Šiandien įžengiame į jungčių gamybos cechą ir pradedame kūrimo kelionę. Kaip ta nepretenzinga jungtis jūsų rankoje pavirsta iš neapdoroto metalo gabalo į tikslius vario štampuotų dalių komponentus, kurie gali atlaikyti šimtus ar tūkstančius poravimosi ciklų?

Sekime žalvario juostą jos fantastiškoje kelionėje ir atskleisime už jo slypinčias gamybos paslaptis!

Įveskite žaliavą: laidžioji jungties struktūra paprastai yra pagaminta iš vario lydinio juostelės (pvz., žalvario arba fosforinės bronzos). Šios medžiagos pasižymi puikiu laidumu, elastingumu ir nedidelėmis sąnaudomis. Jos tiekiamos masyviomis ritėmis{1}}kaip milžiniški metalinės juostos ritiniai.

Antspaudavimo procesas:

Metalinė juostelė tiekiama į didelio greičio{0}}tikslaus štampavimo presą, kuriame štampas atlieka štampavimo operacijas šimtus kartų per sekundę.

• Bandomosios skylės – atskaitos taškai pirmiausia įkalami į juostelę, kad būtų užtikrintas tikslumas tolesniuose žingsniuose.
• Išorinis profilis – panašiai kaip pjaustant popierių,{0}}iškirpta pagrindinė terminalo forma (kaištis arba lizdas).
• Tikslios savybės – svarbios detalės,{0}}pvz., kontaktinės spyruoklės, spygliai ir fiksavimo ąselės-suformuojamos gnybtų galvutėje. Tikslumas siekia ±0,01 mm, maždaug vieną -dešimtąją žmogaus plauko skersmens.

Laikiklio juostos vaidmuo yra tai, kad baigti gnybtai lieka pritvirtinti prie metalinės juostelės, pramonėje žinomos kaip ištisinė gnybtų laikiklio juosta. Ši struktūra idealiai tinka automatizuotai gamybai; gnybtai nupjaunami tik paskutiniame surinkimo etape.

Štampas yra štampavimo proceso esmė. Tikslaus štampo kūrimas gali užtrukti mėnesius, o jo kokybė tiesiogiai nulemia štampuoto vario terminalo formą, elastingumą ir tarnavimo laiką.

Medžiagos storis skiriasi priklausomai nuo naudojimo:Maitinimo gnybtai, perduodantys didelę srovę, gali būti 0,8 mm storio, o miniatiūriniai signalų gnybtai gali būti net 0,1 mm ploni.

Antspaudavimas priklauso nuo tikslios kontrolės:Tokios priemonės kaip optimizuoti pjovimo tarpai, štampų paviršiaus apdorojimas ir vibracijos kontrolė užtikrina lygius gnybtų kraštus, kuriuose nėra įbrėžimų, -nes dėl šlaitų kyla prasto elektros kontakto pavojus.

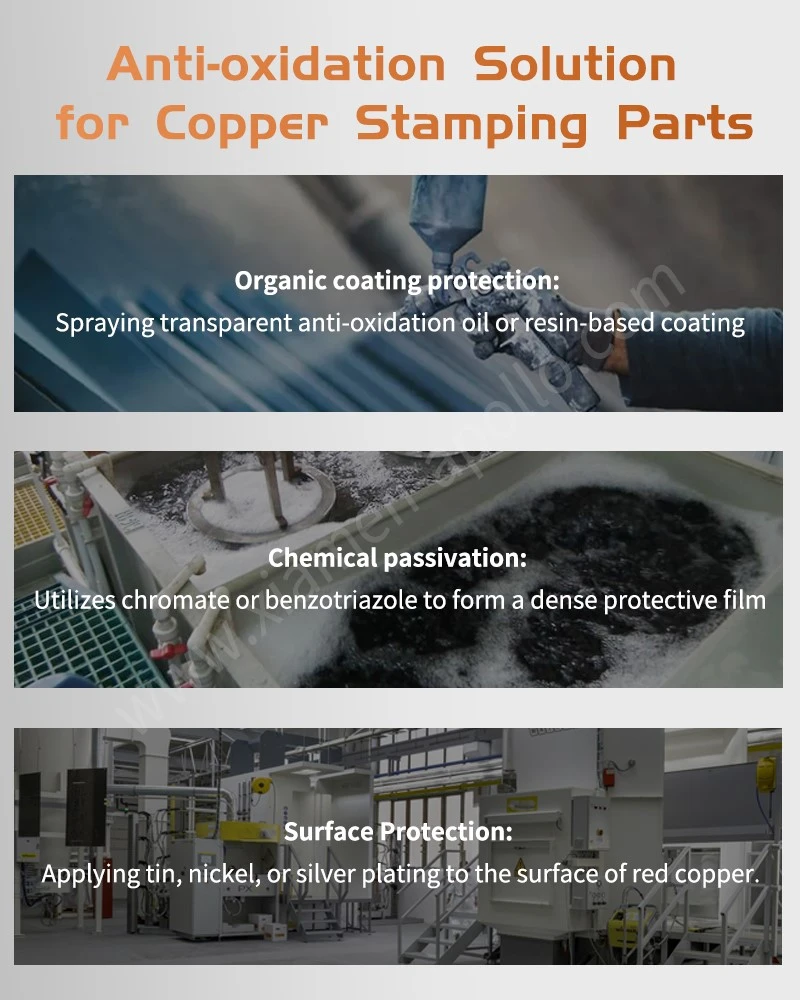

Šviežiai elektriniai kontaktiniai vario metalo štampavimo gnybtai yra linkę į oksidaciją ir rūdis, sumažėjusį laidumą ir pagreitėjusį susidėvėjimą dėl poravimosi ciklų, jei jie nėra apdorojami. Galvaninis padengimas apima apsauginę ir laidžią dangą ant metalinio paviršiaus.

Išankstinis{0}}gydymas: gilus valymas
Terminaluose atliekama daugybė procesų,{0}}įskaitant ultragarsinį valymą, ėsdinimą rūgštimi ir aktyvavimą-, kad būtų pašalintos paviršiaus alyvos ir oksidų sluoksniai, atidengiant gryno metalo pagrindą. Šis žingsnis yra būtinas norint užtikrinti tvirtą dangos sukibimą.

Dažni dangų tipai:

• Nikeliavimas:Plačiai naudojamas apatinis sluoksnis, kuris užtikrina atsparumą korozijai, padidina kietumą ir yra pagrindas tolesniems dengimo sluoksniams.
• Auksinis padengimas:Siūlo puikų atsparumą oksidacijai, mažą atsparumą kontaktui ir sklandų poravimąsi. Dėl didesnių sąnaudų jis paprastai taikomas tik kritinėms kontaktinėms vietoms, kurių storis svyruoja nuo 0,1 iki 0,76 μm. Auksinis padengimas dažniausiai naudojamas įvairių jungčių „auksiniams pirštams“.
• Skardos / alavo lydinio dengimas:Pasižymi geru litavimu ir mažomis sąnaudomis; dažniausiai naudojami komponentams, kuriems nereikia dažnai derinti, pvz., PCB litavimo kaiščiams.
• Sidabravimas:Siūlo puikų laidumą, bet yra linkęs į oksidaciją ir spalvos pasikeitimą; pirmiausia naudojami konkrečiose aukšto{0}}dažnio programose.

Po-apdorojimas: valymas ir džiovinimas
Po galvanizavimo komponentai valomi ir išdžiovinami; kai kurie gaminiai padengiami apsaugine plėvele, užtikrinančia dengto sluoksnio vientisumą.

Pagrindinė aukso dengimo vertė yra atsparumas korozijai:ypač plonas aukso sluoksnis apsaugo nuo atmosferos sulfidų ir užtikrina ilgalaikį kontakto stabilumą. Paauksuoti -kontaktai išlieka funkcionalūs net po tūkstančių poravimosi ciklų.

Dangos storio suderinimas su reikalavimais:Standartinei plataus vartojimo elektronikai pakanka 0,1 μm aukso sluoksnio, o didelio patikimumo automobilių ir pramonės sektoriuose reikalingas 0,5 μm ar didesnis storis, kad būtų užtikrintas ilgesnis tarnavimo laikas.

Pramonės tendencijos:Mažai -taršiantys galvanizavimo procesai-, tokie kaip dengimas be cianido- ir trivalenčio chromo naudojimas vietoj šešiavalenčio chromo-vis labiau paplitę.

Kai varinės spyruoklinės elektrinės dalys ir įpurškimo{0}}apvalkalai bus paruošti, procesas pereina prie tikslaus surinkimo.

Terminalo surinkimas:Antspauduoti ir padengti gnybtai tiksliai įkišti į atitinkamas plastikinio izoliatoriaus ertmes; automatinė įranga leidžia greitai{0}}surinkti.

Būsto surinkimas:Metaliniai ekranavimo / sutvirtinimo korpusai arba guminiai sandarinimo antgaliai pritvirtinami prie izoliatoriaus ir tvirtinami spragteliais{0}}, kniedijant arba suvirinant ultragarsu.

Kabelio užspaudimas (jei reikia):Jungtys su kabeliais yra naudojamos gnybtams tvirtai pritvirtinti prie laidų gyslų. kai kurie gaminiai papildomai apdorojami su sandarikliu.

Išsamus testavimas:

• Mašininio matymo patikrinimas (AOI):Užfiksuoja ruošinio vaizdus, ​​​​kad automatiškai aptiktų defektus, tokius kaip trūkstami arba netinkamai suderinti gnybtai ir paviršiaus užterštumas.
• Elektrinio veikimo bandymas:Tęstinumo patikrinimai, dielektrinio atsparumo įtampos bandymai ir kontaktinės varžos bandymai.
• Mechaninio veikimo bandymas:Atranka{0}}pagrįsti poravimosi/atsirišimo jėgos ir sulaikymo jėgos testai, siekiant patikrinti produkto tarnavimo laiką.
• Surinkimo našumą įtakoja įvairūs veiksniai:gamybos aplinkos švara, aplinkos temperatūra ir drėgmė, įrangos tikslumas ir operatoriaus procedūrų laikymasis. Net mažos dulkių dalelės gali sukelti trumpąjį jungimą, o temperatūros ir drėgmės svyravimai gali turėti įtakos plastikinių komponentų matmenų stabilumui.

Neperšlampama jungties konstrukcija: su guminiais sandarinimo žiedais, mišiniais ir kelių{0}}taškų fiksavimo mechanizmais; praeina oro slėgio arba panardinimo bandymus, užtikrinant, kad per vieną-valandą panardinant vieno metro gylyje nebūtų nuotėkio.

Kuriant patikimą jungtį integruotos kelių sričių,-medžiagų mokslas, tikslusis apdirbimas, automatinis valdymas ir kokybės valdymas, technologijos: štampavimas formuoja metalo konstrukciją, dengimas padidina atsparumą korozijai ir laidumą, o surinkimas ir bandymai užtikrina funkcinį vientisumą.

Mūsų gamykla turi visas -procesų galimybes, apimančias tikslų štampavimą, ekologišką- padengimą ir integruotą surinkimą bei testavimą. Mes specializuojamės gamybojeVario štampuotų dalių komponentaiir gali greitai įvykdyti tinkintus užsakymus dėl daugybės aukščiausios klasės{0}} ir standartinių jungčių. Nedelsdami susisiekite su mumis ir aptarsime jūsų projekto reikalavimus!
