Suvirinami sidabriniai kontaktai: pagrindiniai techniniai principai ir praktinis pramonės atrankos vadovas

Pramoninio suvirinimo metu inžinieriai dažnai susiduria su tokiomis problemomis kaip nepakankamas jungties stiprumas arba su korozija{0}}susijęs gedimas. Pavyzdžiui, suvirinant vario lydinius arba nerūdijantį plieną, netinkamai parinkus užpildo metalą, gali sutrupėti siūlės arba sumažėti elektros laidumas, todėl gali sumažėti įrangos ilgaamžiškumas. Šios problemos dažnai kyla dėl klaidingo pagrindinių techninių principų supratimo ir sistemingo požiūrio į atranką trūkumo. Šiame straipsnyje nagrinėjamos pagrindinės suvirinamų sidabrinių kontaktų sąvokos ir pateikiami praktiniai pasirinkimo patarimai, padėsiantys skaitytojams patobulinti savo profesinę patirtį ir užtikrinti aukštos -suvirinimo siūlių kokybę.

Sidabriniai kontaktiniai mygtukai yra litavimo užpildo metalas-metalinė medžiaga, naudojama pagrindinėms medžiagoms (tokioms kaip varis, plienas ar nerūdijantis plienas) sujungti nelydant pačių pagrindinių medžiagų. Jų veikimas priklauso nuo metalurginio sujungimo: kaitinant užpildo metalas ištirpsta ir sudrėkina pagrindinės medžiagos paviršių, kapiliariniu būdu užpildydamas jungties tarpą, kad aušinant susidarytų tvirta jungtis. Nors sidabras (Ag) yra pagrindinis komponentas, -suteikiantis aukštą elektros ir šilumos laidumą-, jo grynoji lydymosi temperatūra yra pernelyg aukšta (apie 960 laipsnių). Todėl pridedami tokie elementai kaip varis (Cu), cinkas (Zn) ir alavas (Sn), kad būtų sukurtas lydinys, kuris sumažina lydymosi temperatūrą ir optimizuoja veikimą. Pavyzdžiui, Ag30CuZnSn tarpikliuose yra 30 % sidabro, o likusią dalį sudaro varis, cinkas ir alavas, todėl įprastas lydymosi diapazonas yra 665–755 laipsniai. Šis kompozicinis dizainas veiksmingai atitinka vario lydinių, plieno ir nerūdijančio plieno suvirinimo reikalavimus, nes:

Sidabro kiekis turi įtakos našumui:30–45 % sidabro dalis (pvz., Ag30CuZnSn arba Ag45CuZnSn) subalansuoja sąnaudas ir laidumą, todėl jis tinkamas bendrai pramonei.

Legiravimo elementai atlieka specifinį vaidmenį:Varis padidina stiprumą, cinkas sumažina lydymosi temperatūrą, o alavas pagerina drėkinamumą; kartu jie užtikrina suvirintos jungties stabilumą aukštoje temperatūroje. Lydymosi temperatūros intervalo reikšmė yra susijusi su reikalavimu, kad lydmetalis išsilydytų žemiau pagrindinės medžiagos lydymosi temperatūros (pvz., varis lydosi 1083 laipsnių temperatūroje); 665–755 laipsnių Ag30CuZnSn diapazonas leidžia kontroliuoti apdorojimą ir sumažina deformaciją karščio paveiktoje zonoje.

Praktikoje elektriniai kontaktiniai antgaliai sukuria jungtis litavimo procesais (pvz., liepsna arba indukciniu kaitinimu), todėl sujungimo stiprumas yra 200–300 MPa ir didesnis atsparumas korozijai, palyginti su standartiniais lydmetaliais. Šios savybės kyla dėl sidabro inertiškumo ir lydinio vienodumo, nors tikrieji rezultatai priklauso nuo tikslios sudėties kontrolės.

Pasirinkus elektrinius kontaktinius mygtukus, reikia sistemingai įvertinti suvirinimo poreikius, kad būtų išvengta gedimų dėl netinkamo pasirinkimo. Pagrindiniai žingsniai apima:

Tinkamos suvirinimo medžiagos:Pirmenybę teikite pasirinkimui pagal pagrindinės medžiagos tipą. Pavyzdžiui, apvalūs sidabriniai kontaktai yra tinkami variui ir vario lydiniams, plienui ir nerūdijančiam plienui dėl puikaus drėkinimo, o aliuminiui reikia specialaus litavimo. Norėdami patvirtinti suderinamumą, žiūrėkite gaminio specifikacijas (pvz., Ag30CuZnSn tinka vario lydiniams ir plienui).

Lydymosi temperatūros diapazono analizė:Suvirinimo proceso temperatūra turi būti žemesnė už pagrindinės medžiagos lydymosi temperatūrą. Rinkdamiesi įdėklą palyginkite jo vardinę lydymosi temperatūrą (pvz., 665–755 laipsniai) su įrangos šildymo galia. Per aukšti lydymosi taškai padidina energijos sąnaudas, o per žemos gali sukelti ankstyvą lydymąsi.

Įvertinkite sudėties santykius:Sidabro kiekis turi įtakos ir kainai, ir našumui. Įdėklai, kuriuose yra 30–40 % sidabro (pvz., Ag30CuZnSn), yra ekonomiški{6}}efektyvūs ir tinkami bendram naudojimui; aukštos-sidabro klasės (pvz., Ag45) pasižymi puikiu elektros laidumu, tačiau kainuoja didesnę kainą. Patikrinkite medžiagos specifikacijas ir modelių numerius, kad įsitikintumėte, jog sudėties detalės yra skaidrios.

Atsižvelgiant į formą ir procesą:Įdėklo forma (pvz., lakštas, juostelė ar viela) turi įtakos naudojimo patogumui. Lakštų formos idealiai tinka automatiniam suvirinimui, o juostos – rankiniam suvirinimui. Be to, pirmenybę teikite patikimumui, pasirinkdami produktus su aiškiai apibrėžta kilme ir kokybės patikrinimo įrašais, kad sumažintumėte tiekimo grandinės riziką. Patikrinkite gaminio atitiktį: pirmenybę teikite vietinės gamybos produktų vertinimui, kad sumažintumėte pirkimo išlaidas ir patikrintumėte, ar laikomasi gamybos standartų (pvz., ISO sertifikatas). Venkite pirkti gaminius, kuriuose nėra modelių numerių arba kurių sudėtis neapibrėžta.

Atliekant praktinius bandymus, lydmetalio drėkinamumas ir jungties stiprumas gali būti patikrintas suvirinant pavyzdį, siekiant užtikrinti atitiktį pramonės standartams (pvz., AWS specifikacijoms).

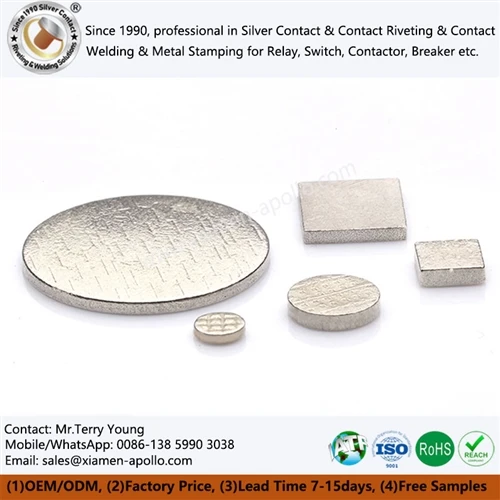

Ag30CuZnSn sidabriniai kontaktiniai patarimai yra naudinga nuoroda renkantis gaminį. Jų sudėtis-su 30 % sidabro ir vario -cinko-alavo lydinio- užtikrina 665–755 laipsnių lydymosi diapazoną, todėl tinka vario lydiniams, plienui ir nerūdijančiam plienui suvirinti (pvz., pramoniniams komponentams, pvz., juostiniams pjūklams). Kaip sidabro{12}}lydinio tarpikliai, jie sukurti taip, kad juos būtų lengva naudoti automatizuotose programose. Šios tarpinės užtikrina stabilų našumą atliekant standartines suvirinimo operacijas, o patikrintas jungties stiprumas atitinka pramonės vidurkius, todėl inžinieriams jie yra praktiškas pasirinkimas. Tačiau atrankos metu visada reikia atsižvelgti į konkrečius reikalavimus, o ne pasikliauti apibendrinimais.

Mūsų gamykla palaiko įvairių pritaikymą ir masinį tiekimąSuvirinami sidabriniai kontaktai. Remdamiesi brandžiais masinės-gamybos procesais ir griežtomis kokybės kontrolės sistemomis, galime greitai įvykdyti pramoninius masinius užsakymus ir pritaikyti specialioms veiklos sąlygoms. Nedvejodami susisiekite su mumis, jei jums reikia aukštos-kokybės, suderinamų litavimo tarpiklių.
