Elektromagnetinėse relių sistemose geležinė šerdis yra vienas iš pagrindinių komponentų, sudarančių magnetinę grandinę, o jos veikimas tiesiogiai lemia relės veikimo charakteristikas ir stabilumą.
Nesvarbu, ar tai būtų automobilių elektros sistemos, ar pramoninės valdymo sistemos, relės vidinė magnetinė struktūra sukasi aplink geležinę šerdį. Inžinerijoje šie komponentai dažnai bendrai vadinami relės geležinėmis šerdimis, kurios iš esmės užtikrina mažą-varžį, valdomą ir stabilų ritės generuojamo magnetinio lauko laidumo kelią.
Žvelgiant iš elektromagnetinio principo perspektyvos, relė priklauso nuo ritės, kuri generuoja magnetinį lauką, kai įjungiama energija, o šio magnetinio lauko gebėjimas greitai nustatyti ir efektyviai sutelkti yra glaudžiai susijęs su relės ritės šerdies magnetiniu pralaidumu.
Geležies šerdis veikia kaip magnetinio srauto „skeletas“ sistemoje; jo geometrija, medžiagos savybės ir vidinė struktūra turi įtakos magnetinio lauko pasiskirstymui. Tai yra viena iš priežasčių, kodėl relės geležies šerdys projektavimo etape laikomos tipiškomis elektromagnetinėmis šerdimis.
Kalbant apie medžiagų sistemas, relės geležies šerdyse paprastai naudojamos minkštos magnetinės medžiagos, kad būtų pasiekta pusiausvyra tarp didelio pralaidumo ir mažo išliekamumo. Inžinerijos srityse plačiai naudojamos elektrikų grynos geležies šerdys; jų didelio-grynumo geležies- sudėtis padeda sumažinti histerezę ir pagerinti relės atleidimo patikimumą. Tais atvejais, kai nuoseklumas ir stabilumas yra svarbesni, DT4C geležinė šerdis dažnai įtraukiama į projektavimo parinktis, kad būtų galima sukurti labiau valdomų magnetinių grandinių sistemas.
Miniatiūrizuojant ir moduliuojant reles, geležinės šerdies struktūra palaipsniui išsivystė iš tradicinės bloko formos į ašinę ploną formą. Tokio tipo konstrukcija inžinerijoje paprastai vadinama relės plieno šerdimi. Jo dizaino dėmesys nebėra sutelktas tik į tūrį, o į ašinio magnetinio srauto tęstinumą ir konstrukcijos stabilumą. Remiantis tuo, daugelis relių naudoja minkštas magnetines geležines relėms skirtas šerdis, kad atitiktų aukšto -dažnio ir ilgalaikio{4} veikimo reikalavimus.
Praktikoje grynos geležies relės šerdies vertė slypi ne tik vienu{0}}suaktyvinimo našumu, bet ir nuosekliu našumu per ilgalaikį{1}}paketinį veikimą. Geležies šerdys su pernelyg dideliais magnetinių savybių svyravimais gali sukelti nestabilią relės įjungimo jėgą, nenuoseklų atsako laiką ir net išleidimo delsą. Todėl geležinės šerdies histerezės charakteristikos ir išliekamumo lygis tapo pagrindiniais inžinerinio projektavimo parametrais.
Pramoninės automatikos sistemose geležinės šerdys, skirtos pramoninės valdymo relės, paprastai turi atlaikyti sudėtingesnes veikimo aplinkas, pvz., nuolatinį perjungimą, didelius{0}}temperatūros svyravimus ar mechaninę vibraciją. Tokiomis sąlygomis ypač svarbu kontroliuoti liekamąjį įtempį geležies šerdies viduje.
Taikant tinkamus medžiagų parinkimo ir gamybos procesus galima žymiai pagerinti ritės minkštųjų geležies šerdžių magnetinio veikimo stabilumą{0}}ilgai naudojant. Struktūrinėje nomenklatūroje geležinė šerdis, ašine kryptimi įterpta į ritės centrą, paprastai vadinama šerdies kaiščiu arba relės kaiščiu. Šios konstrukcijos dažniausiai yra cilindrinės, o jų tiesumas, galinių paviršių kokybė ir koaksialumas tiesiogiai veikia magnetinės grandinės uždarymo efektyvumą. Įprastos tiesios ritės šerdies atveju bet koks nedidelis geometrinis nuokrypis gali sukurti papildomą magnetinį pasipriešinimą magnetinėje grandinėje, paveikdamas bendrą veikimo nuoseklumą.

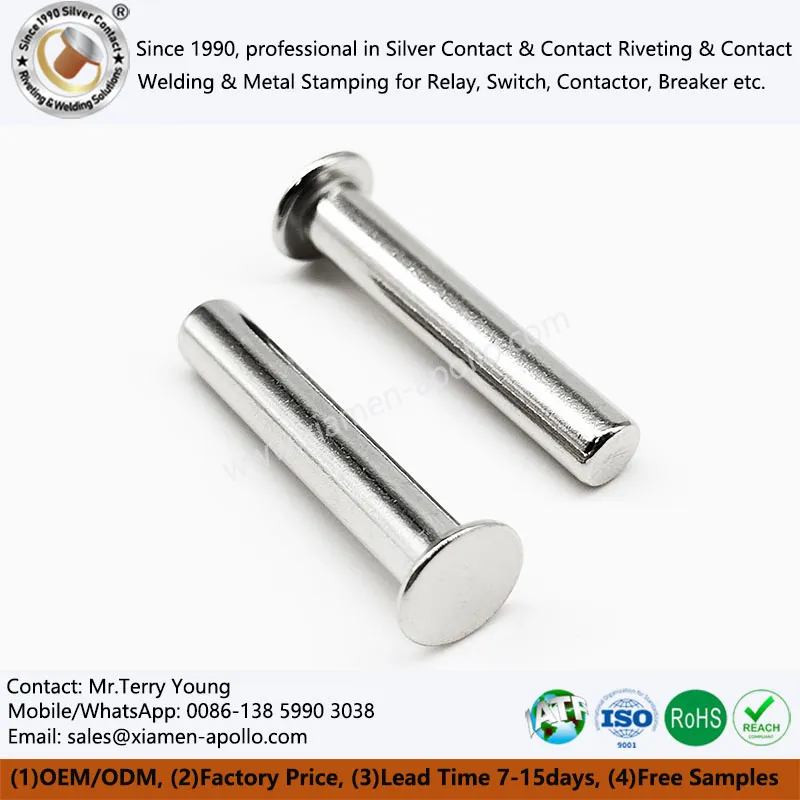

Gamybos procesas yra vienas iš pagrindinių veiksnių, lemiančių relės šerdies veikimą. Palyginti su apdirbimu, šaltasis formavimas yra plačiai naudojamas dėl teigiamo poveikio vidinei medžiagos struktūrai. Pavyzdžiui, Cold Forging Relay Core ir Cold Heading Pure Iron Core palaiko metalo pluošto srauto linijų tęstinumą dėl plastinės deformacijos, o tai padeda pagerinti magnetinio srauto laidumo stabilumą. Tam tikrose medžiagų sistemose DT4C relės geležies šerdies šaltojo kalimo procesas laikomas veiksmingu būdu pasiekti labai nuoseklias magnetines savybes.
Kai kuriose srityse relių šerdyse taip pat yra paviršiaus apdorojimo procesai, siekiant subalansuoti magnetines savybes ir prisitaikymą prie aplinkos. Pavyzdžiui, relės šerdies nikeliavimas su vario apatine danga pagerina šerdies atsparumą korozijai ir surinkimo patikimumą, nepažeidžiant magnetinio srauto kelio. Šio tipo apdorojimas paprastai derinamas su relės šerdies šalto galvutės technologija, kad būtų užtikrintas pagrindo ir dangos sukibimo stabilumas.
Žvelgiant iš sistemų inžinerijos perspektyvos, minkštos magnetinės geležinės relių šerdys nėra izoliuoti komponentai, o veikiau kritiniai mazgai visoje elektromagnetinėje struktūroje. Nesvarbu, ar tai gryna geležies šerdis, ar kitos minkštos magnetinės medžiagos, jų didžiausia vertė yra palaikyti bendrą relės veikimą. Inžinerinė praktika rodo, kad pagrindinės nuoseklumo kontrolė dažnai yra praktiškesnė už bet kurį atskirą veiklos rodiklį.
Todėl relės šerdis dažnai laikoma tipine elektromagnetinių relių relės šerdimi arba ritės šerdimi, o jos projektavimui ir gamybai reikia visapusiškai atsižvelgti į tokius veiksnius kaip medžiagos, struktūra ir procesai. Žvelgiant iš taikymo perspektyvos, šerdis yra tiksliau išdėstyta kaip vienas sistemiškai įtakingiausių geležinės šerdies relės dalies komponentų.
Apskritai relės šerdis yra ne tik metalinis komponentas, bet ir stabilaus elektromagnetinės sistemos veikimo pagrindas. Suprasdamas,Elektromagnetinės relės šerdisreikalauja holistinės perspektyvos, apimančios magnetinės grandinės dizainą, medžiagų inžineriją ir gamybos procesus. Šis sistemingas supratimas yra būtina sąlyga norint suprasti šiuolaikinių relių patikimumą ir nuoseklumą.
