Relės šerdies funkcija ir principas

Kaip pagrindinis automatinės valdymo sistemos komponentas, relė gali atlikti automatinio jungiklio vaidmenį grandinėje. Relės elektromagnetinė šerdis yra vienas iš svarbiausių komponentų. Jo veikimo principas pagrįstas elektromagnetiniu efektu, kuris kontroliuoja kontaktų atidarymą ir uždarymą, paversdamas elektros energiją magnetine energija. Relės šerdies vaidmens ir veikimo principo supratimas yra labai svarbus gerinant relės veikimą ir optimizuojant sistemos efektyvumą.

Relės šerdies geležies komponentasyra pagrindinis komponentas, generuojantis elektromagnetinę jėgą relės viduje. Jo pagrindinės funkcijos apima šiuos aspektus:

Sukurti magnetinę jėgą
Relės veikimo principas priklauso nuo elektromagnetinės jėgos, o pagrindinė šerdies funkcija yra generuoti stiprų magnetinį lauką įjungiant ritę. Relėje šerdis įmagnetinama ritės generuojamu elektromagnetiniu lauku, kad būtų sukurta magnetinė jėga, srovės elektros energija paverčiama mechanine energija, kad būtų galima valdyti relės veikimą.

Valdykite kontaktų atidarymą ir uždarymą
Šerdies sukuriama magnetinė jėga veikia tarp judančio kontakto ir statinio relės kontakto, todėl kontaktas uždaromas, kai maitinimas įjungtas, ir atidaromas, kai maitinimas išjungtas. Šis mechaninis perjungimo veiksmas leidžia relei automatiškai valdyti grandinės įjungimą ir išjungimą, taip realizuojant automatinį kitų įrenginių ar grandinių valdymą.

Stabilizuokite elektromagnetinį lauką
Geležies šerdies buvimas gali sutelkti ir nukreipti elektromagnetinį lauką, pagerinti magnetinės jėgos koncentraciją ir sumažinti magnetinius nuostolius. Tai efektyviai sumažina magnetinio lauko difuziją ir trukdžius, todėl elektromagnetinė jėga tampa stabilesnė ir efektyvesnė.

Pagerinkite relės atsako greitį
Geležinės šerdies medžiaga ir struktūra turi tiesioginės įtakos relės atsako laikui. Veiksmingos geležinės šerdies medžiagos gali greitai reaguoti į srovės pokyčius, taip greitai generuodamos arba dingdamos magnetinę jėgą ir pagerindamos relės perjungimo greitį.

Relės veikimo principas pagrįstas elektromagnetine indukcija ir mechaniniu judėjimu.Relės šerdies magnetinė geležisper ritę sukuria elektromagnetinę jėgą, kuri savo ruožtu kontroliuoja kontaktų atidarymą ir uždarymą. Toliau pateikiami išsamūs relės šerdies darbo žingsniai:

Ritė įjungiama, kad sukurtų magnetinį lauką
Kai įjungiama relės ritė, srovė praeina per ritę ir sukuria magnetinį lauką. Pagal Faradėjaus elektromagnetinės indukcijos dėsnį, magnetinio lauko stiprumas gali būti sutelktas ir padidintas per geležies šerdį, kad aplink ritę būtų sukurtas stiprus magnetinis laukas.

Geležies šerdies įmagnetinimas, kad būtų sukurta elektromagnetinė jėga
Geležies šerdis įmagnetinama veikiant magnetiniam laukui, o tada sukuria magnetinę jėgą. Magnetinės jėgos dydis yra tiesiogiai susijęs su srovės intensyvumu ritėje ir geležies šerdies magnetiniu pralaidumu. Dėl didelio geležies šerdies magnetinio pralaidumo elektromagnetinė jėga yra stipresnė, o relės kontaktai yra lengviau valdomi magnetine jėga.

Kontaktų varymas atidaryti ir uždaryti
Geležies šerdies sukuriama elektromagnetinė jėga per magnetinę grandinę veikia judančius ir statinius relės kontaktus. Kai elektromagnetinė jėga yra pakankamai didelė, ji pritrauks judantį kontaktą, kad užsidarytų, kad grandinė būtų įjungta. Išjungus ritę, magnetinis laukas išnyksta, geležies šerdis grįžta į nemagnetinę būseną, judantis kontaktas atstatomas spyruoklės spaudimu ar kita reakcijos jėga, kontaktas atsidaro ir grandinė atjungiama.

Elektromagnetinio lauko keitimas ir relės atstatymas
Nutrūkus srovei, geležinė šerdis praranda magnetizmą, judantis kontaktas grįžta į pradinę padėtį, relė atstatoma, grandinė atjungiama. Šis procesas yra grįžtamasis ir relė vėl užsidarys tol, kol vėl bus įjungtas maitinimas.

Relės šerdies komponento medžiaga tiesiogiai veikia jo elektromagnetines charakteristikas ir atsako greitį. Įprastos relės šerdies medžiagos daugiausia apima šias kategorijas:

Minkštos magnetinės medžiagos
Minkštos magnetinės medžiagos, tokios kaip silicio plieno lakštai, gryna geležis ir minkštieji magnetiniai feritai, yra įprastos relių šerdies medžiagos. Šios medžiagos turi didelį magnetinį pralaidumą ir mažą koercyvumą, gali būti greitai įmagnetinamos ir išmagnetinamos, todėl yra tinkamos greito reagavimo elektromagnetinėms sistemoms.

Silicio plienas
Silicio plienas yra mažai anglies išskiriantis plienas, į kurį pridėtas nedidelis silicio kiekis. Jis turi didelį magnetinį pralaidumą ir mažus sūkurinės srovės nuostolius ir dažnai naudojamas didelės srovės relėse. Didelis magnetinis pralaidumas ir ilgaamžiškumas leidžia relei stabiliai veikti ilgą laiką.

Gryna geležis
Gryna geležis pasižymi itin dideliu magnetiniu pralaidumu ir mažais nuostoliais, todėl tinka didelės paklausos elektromagnetinei įrangai. Kadangi gryna geležis turi mažus histerezės nuostolius, ji gali gerai veikti žemo dažnio ir didelio srauto tankio sąlygomis ir dažnai naudojama aukštos įtampos relėse ir naujoje energijos įrangoje.

Nanokristalinis lydinys
Nanokristalinis lydinys yra nauja minkšta magnetinė medžiaga, turinti ypač mažą koercyvumą ir didelį magnetinį pralaidumą, tinkama naudoti aukšto dažnio įrenginiuose. Jo taikymas naujose energijos relėse tampa vis platesnis, o tai gali efektyviai pagerinti darbo efektyvumą ir sumažinti energijos nuostolius.

Kaip pagrindinis relės komponentas,Relės šerdies magnetinė geležisvaldo kontaktų atidarymą ir uždarymą per elektromagnetinę jėgą, kad būtų užtikrintas grandinės įjungimas ir išjungimas. Tinkamos šerdies medžiagos pasirinkimas ir jos konstrukcijos optimizavimas gali žymiai pagerinti relės darbo efektyvumą ir patikimumą. Tobulėjant naujoms energetikos technologijoms, relinių šerdžių taikymas efektyviose energijos konversijos ir valdymo sistemose taps platesnis. Relių šerdies vaidmens ir veikimo principo supratimas praplės naujas naujoviško relių dizaino ir taikymo galimybes.



Mūsų gaminiai

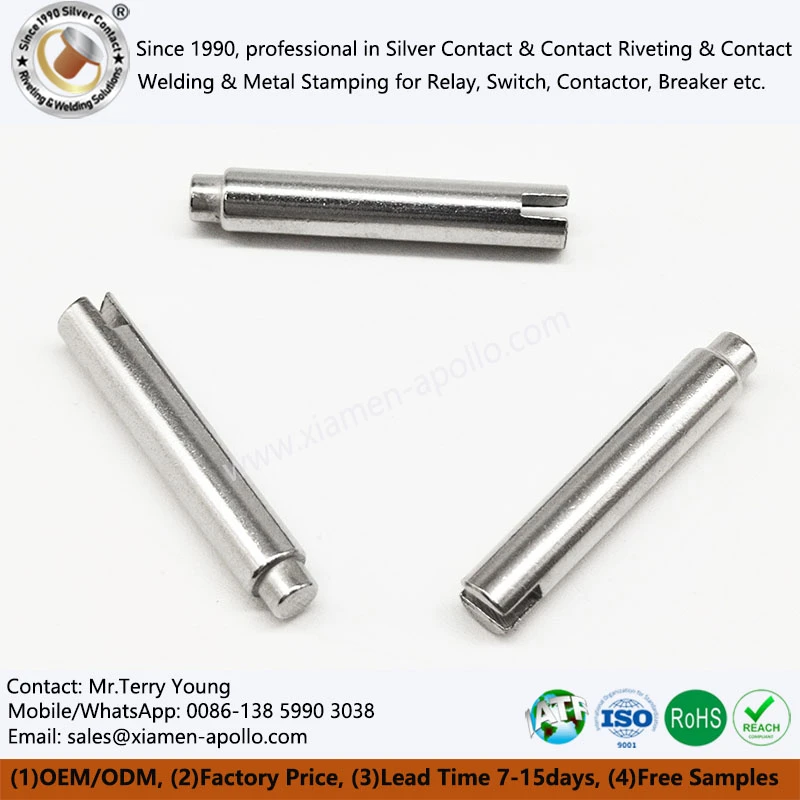

MūsųRelės elektromagnetinė šerdisNaudojamos aukštos kokybės magnetinės medžiagos, pasižyminčios puikiu magnetiniu pralaidumu ir mažais nuostoliais, užtikrinančios greitą reakciją ir efektyvų srovės valdymą. Po griežto gamybos proceso gaminys yra atsparus aukštai temperatūrai ir nuovargiui, tinka įvairioms sudėtingoms darbo sąlygoms, tokioms kaip naujos energetinės transporto priemonės ir naujos energetinės sistemos. Puikus jo veikimas užtikrina grandinės stabilumą ir saugumą bei prailgina įrangos tarnavimo laiką. Pasirinkę mūsų relės šerdį, gausite efektyvesnį ir patikimesnį galios valdymo sprendimą, kuris padės pagerinti bendrą sistemos veikimą.
