Produktų aprašymas

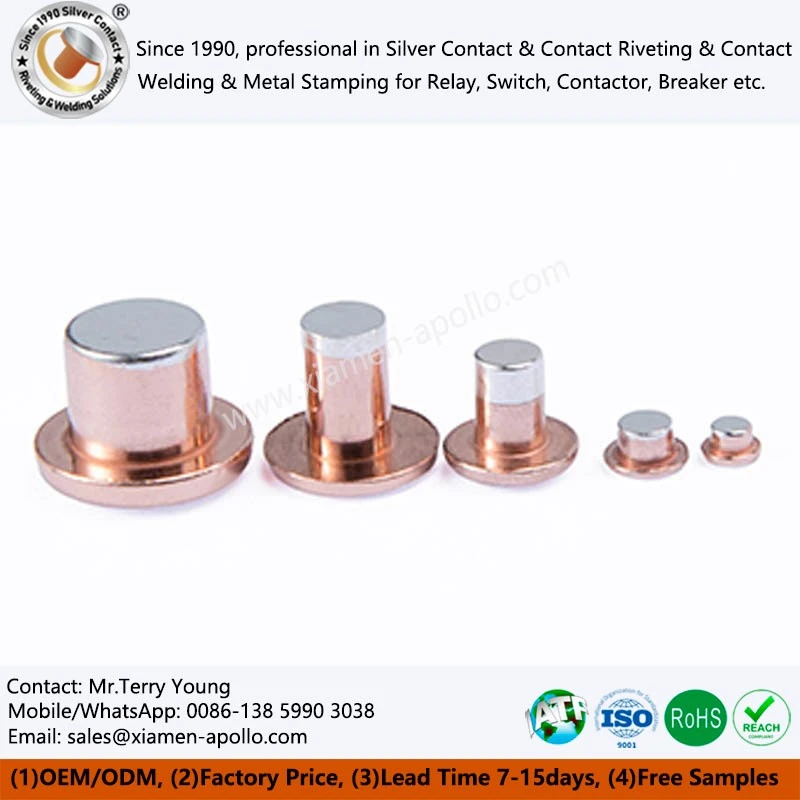

Mūsų trimetaliniai sidabriniai elektriniai kontaktai gaminami naudojant pažangiausią---metalinio šaltojo apdirbimo procesą. Ši technika leidžia tiksliai suformuoti kontaktines dalis nepažeidžiant medžiagų vientisumo. Šaltos krypties apdorojimo procesas užtikrina, kad sidabro lydinys, naudojamas trijų junginių kniedės galvutei ir kojelei, būtų puikiai surištas su vario šerdimi, sukuriant vientisą ir patvarią struktūrą.
Pagrindiniai taškai
Trimetalo struktūra
Ag{0}}Cu-Ag lydinio sudėtiniai sluoksniai, optimizuoti didelei-srovei perjungti.
01
Aukščiausias laidumas
Trimetal Silver Composite Electrical Contacts for Relay vario pagrindo laidumas yra didesnis nei 85 % IACS arba jam lygus.
02
Didelis sukibimo stiprumas
Kietojo -kūno metalurginio difuzinio suvirinimo procesas apsaugo nuo trimetalinio sidabro kontaktinio taško atsisluoksniavimo, veikiant šiluminiam šokui.
03
Mažas atsparumas kontaktui
Stabilus mikro{0}}varža (mažesnė arba lygi 0,5 mΩ) sumažina Džaulio įkaitimą nuolat veikiant jungiklio trimetaliniam sidabriniam kontaktiniam taškui.
04
Tiksli matmenų tolerancija
Trimetal Contacts Rivet for Switch štampavimo ir valcavimo tolerancijos valdomos ±0,005 mm tikslumu, tinka automatiniam surinkimui.
05
Techninės specifikacijos ir medžiagų duomenys
| Techninis parametras | Specifikacijos vertė / standartas |
| Medžiagos sudėtis |
Veidas: AgSnO2 / AgNi / Puikus sidabras Tarpsluoksnis: varis / nikelis Pagrindas: C1100 ETP varis |
| Elektros laidumas | Didesnis arba lygus 85 % IACS (vario pagrindo substratas) |
| Klijavimo / šlyties stiprumas | Didesnė arba lygi 150 MPa (metalurginės difuzijos sąsaja) |
| Kontaktinis pasipriešinimas | Mažesnis arba lygus 0,5 mΩ (pradinė būsena) |
| Vickerso kietumas (HV) | 85–130 HV (priklausomai nuo lydinio temperamento) |
| Dengimo parinktys | Nepadengtas, padengtas sidabru arba auksu |
| Matmenų tolerancija | Ilgis/Plotis: ±0,01 mm |
| Atitiktis ir standartai | IATF 16949, ISO 9001, RoHS, REACH |
Dažnai užduodami klausimai
Kaip trimetalio kompozicinė struktūra apsaugo nuo kontakto atsiskyrimo esant dideliam šiluminiam ciklui?
Mūsų trimetalinio sidabro kontaktiniuose taškuose valcavimo ir ekstruzijos metu naudojamas kietasis{0}}metalurginis difuzinis sujungimas. Taip tarp tauriojo metalo kontaktinio paviršiaus, tarpsluoksnio ir vario pagrindo sukuriamas atominio -lygmens suliejimo sluoksnis, užtikrinantis, kad agregatas atlaikytų ekstremalius temperatūros svyravimus, nesisluoksniuodamas ar įtrūkęs.
Kokie konkretūs paviršiaus apdorojimo būdai ar antioksidacinės -priemonės taikomos vario pagrindui?
Kad trigubų metalinių kompozitinių elektrinių kontaktų paviršius nesioksiduotų ir laikymo metu išlaikytų mažą atsparumą kontaktams, vario pagrindo ir gnybtų dalys gali būti padengtos itin plona sidabrine arba nikeliu padengta danga. Vakuuminis atkaitinimas taip pat naudojamas po-štampavimo, siekiant sumažinti vidinius mechaninius įtempius ir optimizuoti medžiagos temperatūrą.
Koks yra standartinis prototipo įrankių paruošimo laikas ir pavyzdžio tikrinimo darbo eiga, skirta pasirinktiniam OĮG dizainui?
Pritaikytas sidabro lydinio elektrinis tri{0}}metalinis kontaktas, kuriam reikia naujų įrankių, laipsniško štampo kūrimo ir pavyzdžių gamybos, paprastai užtrunka 7–15 dienų. Pradiniai pavyzdžiai siunčiami kartu su išsamiomis-matmenų tikrinimo ataskaitomis ir medžiagų spektro duomenų lapais, kad būtų galima užbaigti inžineriją prieš pradedant masinę gamybą.
Susisiekite su mumis
Pateikite savo inžinerinius brėžinius, medžiagų specifikacijas arbaTrimetalinis sidabrinis elektrinis kontaktaspavyzdiniai reikalavimai, kad per 24 valandas gautume greitą OĮG pasiūlymą ir techninę DFM analizę iš mūsų inžinierių komandos.
